عایق لوله داکت اسپلیت چیست؟ اهمیت عایقکاری لولههای مسی
در سیستمهای تهویه مطبوع، عایق لوله داکت اسپلیت(Split duct pipe insulation) یکی از اجزای مهم در اجرای صحیح لولهکشی مبرد است که وظیفه اصلی آن جلوگیری از تبادل ناخواسته حرارت بین لولههای مسی و محیط اطراف است. بسیاری از افراد هنگام اجرای داکت اسپلیت، بیشتر به انتخاب دستگاه و لوله مسی توجه میکنند؛ در حالی که عایقکاری صحیح لولهها نیز تأثیر مستقیمی بر راندمان، مصرف انرژی، جلوگیری از تعریق و طول عمر سیستم دارد.

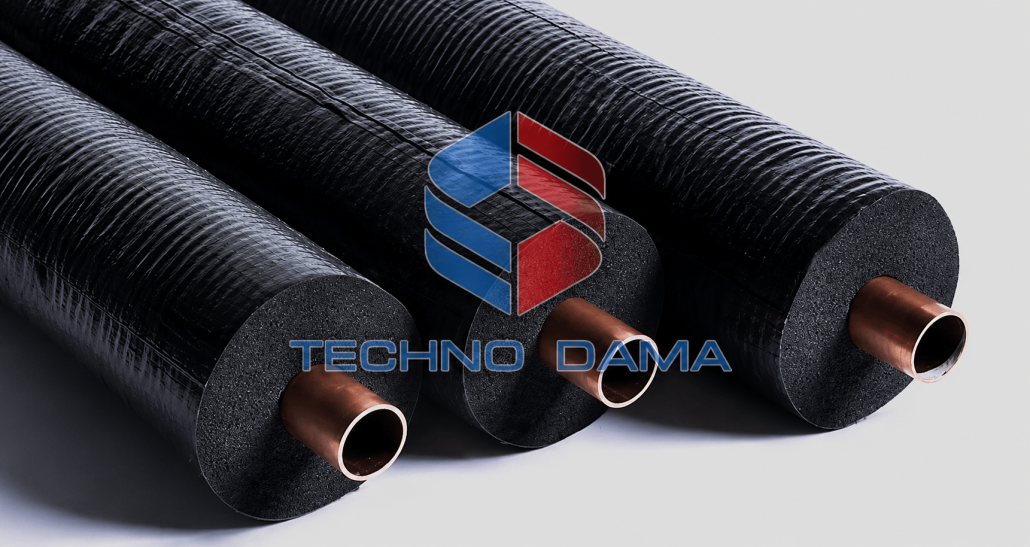

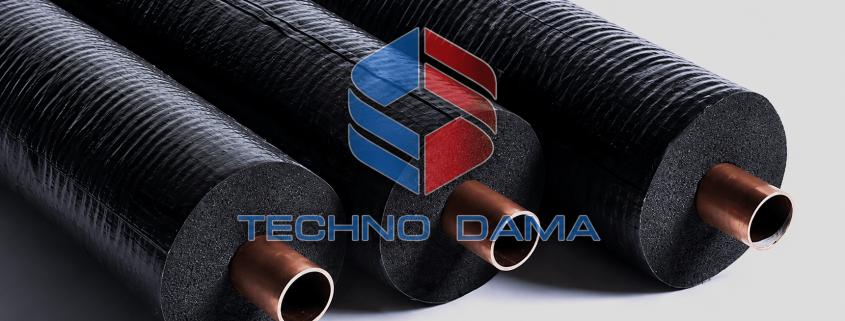

عایق لوله داکت اسپلیت چیست؟ عایق، پوششی است که روی لولههای مسی مدار مبرد قرار میگیرد تا دمای مبرد در مسیر انتقال بهتر حفظ شود و از انتقال حرارت، ایجاد رطوبت و تعریق روی سطح لوله جلوگیری شود.
به زبان ساده، لوله مسی وظیفه انتقال مبرد را بر عهده دارد و عایق وظیفه محافظت حرارتی از لوله و جلوگیری از تبادل دما با محیط را انجام میدهد.
اگر عایقکاری بهدرستی انجام نشود، ممکن است لوله دچار تعریق شود، انرژی بیشتری تلف شود، دمای مبرد تغییر کند و عملکرد کلی داکت اسپلیت کاهش پیدا کند.
عایق لوله داکت اسپلیت چه وظیفهای دارد؟
عایق لوله داکت اسپلیت وظایف مختلفی دارد و تنها برای جلوگیری از سرد شدن یا گرم شدن لوله استفاده نمیشود.
مهمترین وظایف عایق عبارتاند از:
- جلوگیری از انتقال حرارت بین لوله و محیط
- حفظ دمای مبرد در مسیر
- جلوگیری از تشکیل قطرات آب روی سطح لوله
- کاهش اتلاف انرژی
- محافظت از لوله در برابر شرایط محیطی
- جلوگیری از آسیب رطوبت به اطراف لوله
- کمک به حفظ راندمان سیستم
- کاهش احتمال خوردگی و آسیب به لوله
- جلوگیری از گرم شدن یا سرد شدن ناخواسته مبرد
عایقکاری مناسب بهخصوص در خط مکش یا لوله برگشت اهمیت بسیار زیادی دارد؛ زیرا این لوله معمولاً دمای پایینی دارد و در صورت تماس با هوای گرم و مرطوب محیط، احتمال تشکیل تعریق روی آن افزایش پیدا میکند.
عایق لوله داکت اسپلیت چگونه کار میکند؟
برای درک اهمیت عایق، باید بدانیم که لولههای مسی در زمان کار داکت اسپلیت میتوانند دمای بسیار متفاوتی نسبت به محیط اطراف داشته باشند.
مرحله اول: عبور مبرد از لوله مسی
مبرد از طریق لولههای مسی بین یونیت داخلی و خارجی حرکت میکند.
در حالت سرمایش، یکی از خطوط دمای پایینی دارد و خط دیگر میتواند دمای بالاتری داشته باشد.
مرحله دوم: جلوگیری از تبادل حرارت
عایق بهعنوان یک لایه مقاوم حرارتی بین لوله و محیط عمل میکند.
این لایه باعث میشود گرمای محیط کمتر به مبرد منتقل شود و شرایط دمایی مبرد در طول مسیر بهتر حفظ شود.
مرحله سوم: جلوگیری از تشکیل تعریق
وقتی سطح یک لوله سرد با هوای گرم و مرطوب تماس داشته باشد، ممکن است بخار آب موجود در هوا روی سطح آن به قطرات آب تبدیل شود.
عایق مناسب از تماس مستقیم هوای محیط با سطح سرد لوله جلوگیری میکند و احتمال ایجاد تعریق را کاهش میدهد.
مرحله چهارم: حفظ راندمان سیستم
با کاهش تبادل حرارتی ناخواسته، مبرد شرایط مناسبتری برای ادامه مسیر خواهد داشت و سیستم میتواند عملکرد خود را با راندمان بهتری ادامه دهد.
چرا عایقکاری لولههای مسی داکت اسپلیت اهمیت دارد؟
عایقکاری لولههای مسی یکی از مراحل مهم اجرای داکت اسپلیت است؛ زیرا لولههای بدون عایق میتوانند مقدار زیادی تبادل حرارتی با محیط داشته باشند.
مهمترین دلایل اهمیت عایقکاری عبارتاند از:
- جلوگیری از اتلاف انرژی
- کاهش انتقال حرارت
- جلوگیری از تعریق لوله
- محافظت از ساختمان در برابر رطوبت
- حفظ دمای مبرد
- کمک به افزایش راندمان سیستم
- افزایش طول عمر لولهها
- کاهش احتمال خوردگی
- جلوگیری از آسیب به سقف کاذب و مصالح اطراف
به همین دلیل عایقکاری نباید بهعنوان یک مرحله جانبی در نظر گرفته شود؛ بلکه باید بخشی از اجرای اصولی سیستم تهویه مطبوع باشد.
کدام لوله داکت اسپلیت باید عایق شود؟
در بسیاری از سیستمهای داکت اسپلیت، خط مکش یا لوله گاز حتماً باید بهصورت مناسب عایقکاری شود.
این خط به دلیل دمای پایین مبرد در حالت سرمایش، بیشتر در معرض ایجاد تعریق و تبادل حرارتی قرار دارد.
با این حال، در برخی سیستمها و بسته به طراحی سازنده، نوع مبرد و شرایط نصب، عایقکاری سایر خطوط نیز ممکن است مورد نیاز باشد.
بنابراین همیشه باید دستورالعمل نصب همان دستگاه بررسی شود.
عایقکاری لوله برگشت
لوله برگشت یا خط مکش معمولاً لوله ضخیمتر مدار است و مبرد گازی را به سمت کمپرسور برمیگرداند.
این لوله به دلیل دمای پایین، یکی از مهمترین بخشهای مدار برای عایقکاری است.
عایقکاری لوله رفت
خط مایع نیز بسته به شرایط سیستم و دستورالعمل سازنده ممکن است نیاز به عایقکاری داشته باشد.
به همین دلیل نباید برای تمام داکت اسپلیتها یک دستورالعمل ثابت در نظر گرفت.
انواع عایق لوله داکت اسپلیت
عایقهای مورد استفاده در سیستمهای تهویه مطبوع انواع مختلفی دارند و انتخاب آنها به شرایط پروژه، دمای کاری، محل نصب و مشخصات سیستم بستگی دارد.

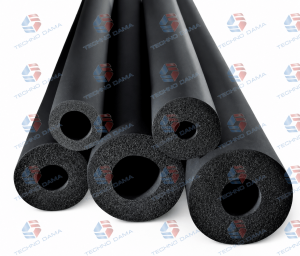

۱. عایق الاستومری
عایق الاستومری یکی از گزینههای رایج برای عایقکاری لولههای سیستمهای تهویه مطبوع است.
این نوع عایق دارای ساختار سلول بسته است و در برابر نفوذ رطوبت عملکرد مناسبی دارد.
مزایای عایق الاستومری عبارتاند از:
- انعطافپذیری مناسب
- مقاومت مناسب در برابر رطوبت
- نصب نسبتاً آسان
- عملکرد حرارتی مناسب
- مناسب برای لولههای مسی
- قابلیت استفاده در مسیرهای مختلف
۲. عایق فوم پلیاتیلن
فوم پلیاتیلن نیز در برخی پروژههای تأسیسات و سیستمهای تهویه مورد استفاده قرار میگیرد.
این عایق سبک بوده و قابلیت برش و نصب نسبتاً آسانی دارد.
۳. عایق لاستیکی
برخی عایقهای لاستیکی نیز برای خطوط لوله سیستمهای سرمایشی و گرمایشی استفاده میشوند.
مقاومت در برابر رطوبت و انعطافپذیری از ویژگیهای مهم این نوع عایقها هستند.
۴. عایق پشم شیشه
پشم شیشه به دلیل ویژگیهای حرارتی و صوتی در برخی کاربردهای تأسیساتی مورد استفاده قرار میگیرد؛ اما برای عایقکاری مستقیم لولههای مسی داکت اسپلیت باید شرایط پروژه و روش اجرای مناسب آن در نظر گرفته شود.
در محیطهای مرطوب، محافظت مناسب در برابر نفوذ رطوبت اهمیت زیادی دارد.
بهترین عایق برای لوله داکت اسپلیت چیست؟
نمیتوان یک نوع عایق را بدون توجه به شرایط پروژه بهعنوان بهترین گزینه برای تمام داکت اسپلیتها معرفی کرد.
با این حال، عایق الاستومری سلول بسته یکی از گزینههای رایج برای عایقکاری خطوط لوله سیستمهای تهویه مطبوع است؛ زیرا علاوه بر انعطافپذیری، مقاومت مناسبی در برابر انتقال حرارت و نفوذ رطوبت دارد.
انتخاب نهایی باید بر اساس موارد زیر انجام شود:
- قطر لوله
- دمای کاری
- محل نصب
- میزان رطوبت محیط
- شرایط آبوهوایی
- طول مسیر
- فضای نصب
- مشخصات دستگاه
ضخامت عایق لوله داکت اسپلیت چقدر است؟
ضخامت عایق عدد ثابتی برای تمام پروژهها ندارد.
ضخامت مورد نیاز به عواملی مانند:
- قطر لوله
- دمای مبرد
- دمای محیط
- رطوبت محیط
- محل نصب
- نوع عایق
- استاندارد و مشخصات فنی پروژه
بستگی دارد.
در زمان اجرای عایقکاری باید علاوه بر جنس عایق، ضخامت و ضریب انتقال حرارت آن نیز مورد توجه قرار گیرد.
استفاده از عایق بیش از حد نازک ممکن است باعث ایجاد تعریق و افزایش تبادل حرارتی شود.
تأثیر ضخامت عایق بر عملکرد داکت اسپلیت
ضخامت عایق یکی از عوامل مهم در میزان محافظت حرارتی لوله است.
اگر ضخامت عایق مناسب نباشد، ممکن است گرما یا سرمای محیط راحتتر به لوله منتقل شود.
در نتیجه:
- دمای مبرد بیشتر تغییر میکند.
- احتمال تعریق افزایش پیدا میکند.
- اتلاف انرژی بیشتر میشود.
- راندمان سیستم کاهش پیدا میکند.
- احتمال آسیب به مصالح اطراف افزایش مییابد.
البته افزایش ضخامت همیشه به معنی عملکرد بهتر نیست و باید مطابق شرایط پروژه و مشخصات فنی انتخاب شود.
عایقکاری لوله داکت اسپلیت چگونه انجام میشود؟
اجرای عایقکاری باید با دقت انجام شود تا هیچ بخش مهمی از سطح لوله بدون پوشش باقی نماند.
مرحله اول: بررسی لوله مسی
قبل از عایقکاری باید لوله از نظر آسیب، نشتی و کیفیت اتصالات بررسی شود.
مرحله دوم: انتخاب عایق مناسب
عایق باید متناسب با قطر لوله و شرایط کاری سیستم انتخاب شود.
مرحله سوم: برش عایق
عایق باید با اندازه مناسب برش داده شود تا تمام طول لوله را پوشش دهد.
مرحله چهارم: قرار دادن عایق روی لوله
عایق بهگونهای روی لوله قرار میگیرد که سطح لوله کاملاً پوشیده شود.
مرحله پنجم: بستن درزها
درزهای عایق باید بهصورت مناسب بسته شوند.
باز بودن درزها میتواند باعث نفوذ رطوبت و کاهش عملکرد عایق شود.
مرحله ششم: محافظت از عایق
در مسیرهایی که عایق در معرض ضربه، نور خورشید یا شرایط محیطی نامناسب قرار دارد، باید از پوشش محافظ مناسب استفاده شود.
مهمترین اشتباهات در عایقکاری لوله داکت اسپلیت
اجرای نادرست عایق میتواند باعث شود حتی یک عایق باکیفیت نیز عملکرد مناسبی نداشته باشد.
مهمترین اشتباهات عبارتاند از:
- استفاده از عایق بسیار نازک
- استفاده از عایق نامرغوب
- باقی گذاشتن قسمتهایی از لوله بدون عایق
- باز گذاشتن درزهای عایق
- فشرده کردن بیش از حد عایق
- استفاده از چسب نامناسب
- عایقکاری ناقص اتصالات
- بیتوجهی به مسیرهای عبوری در فضای باز
- محافظت نکردن از عایق در برابر نور خورشید
- اجرای نامناسب عایق در محل زانوها و اتصالات
چرا لوله مسی بدون عایق تعریق میکند؟
یکی از رایجترین مشکلات لولههای بدون عایق، تعریق است.
تعریق زمانی اتفاق میافتد که دمای سطح لوله از نقطه شبنم هوای اطراف کمتر باشد.
در این شرایط، بخار آب موجود در هوا روی سطح سرد لوله به قطرات آب تبدیل میشود.
این اتفاق در مناطق گرم و مرطوب میتواند شدیدتر باشد.
اگر لوله در داخل سقف کاذب قرار داشته باشد، آب حاصل از تعریق میتواند باعث:
- ایجاد لکه روی سقف
- آسیب به گچ و مصالح
- ایجاد رطوبت
- رشد قارچ و کپک در شرایط مناسب
- آسیب به تجهیزات اطراف
شود.
به همین دلیل عایقکاری صحیح اهمیت زیادی دارد.
آیا عایق لوله داکت اسپلیت باعث کاهش مصرف برق میشود؟
عایق بهتنهایی مصرف برق داکت اسپلیت را به شکل مستقیم و مشخص کاهش نمیدهد؛ اما عایقکاری صحیح میتواند از اتلاف حرارت جلوگیری کرده و شرایط کاری مدار را بهینهتر نگه دارد.
وقتی تبادل حرارت ناخواسته کاهش پیدا کند، سیستم میتواند ظرفیت سرمایش یا گرمایش مورد نیاز را با شرایط مناسبتری تأمین کند.
بنابراین عایقکاری اصولی یکی از عوامل مؤثر در حفظ راندمان انرژی سیستم است.
تأثیر عایقکاری بر طول عمر داکت اسپلیت
عایق مناسب تنها از نظر انرژی اهمیت ندارد؛ بلکه میتواند به محافظت از سایر بخشهای سیستم نیز کمک کند.
برای مثال، جلوگیری از تعریق لوله باعث میشود رطوبت کمتری به اطراف آن منتقل شود.
همچنین حفظ شرایط مناسب دمایی مبرد میتواند به عملکرد بهتر مدار کمک کند.
البته طول عمر داکت اسپلیت به عوامل مختلفی مانند کیفیت دستگاه، نصب، سرویس دورهای، شرایط کار و نگهداری نیز وابسته است.
عایق لوله داکت اسپلیت در فضای باز
اگر بخشی از لولههای مسی در فضای باز اجرا شود، عایقکاری اهمیت بیشتری پیدا میکند.
نور خورشید، باران، رطوبت، تغییرات دما و آسیبهای مکانیکی میتوانند به مرور زمان به عایق آسیب برسانند.
برای مسیرهای بیرونی باید علاوه بر عایق حرارتی، محافظت مکانیکی و محیطی مناسب نیز در نظر گرفته شود.
در چنین شرایطی میتوان از پوششهای محافظ مناسب یا روشهای استاندارد برای محافظت از عایق استفاده کرد.
آیا عایق قدیمی لوله داکت اسپلیت باید تعویض شود؟
اگر عایق قدیمی دچار ترک، پارگی، پوسیدگی، لهشدگی یا کاهش ضخامت شده باشد، بهتر است وضعیت آن بررسی و در صورت نیاز تعویض شود.
نشانههای نیاز به تعویض عایق عبارتاند از:
- ترک خوردگی
- پارگی
- تغییر شکل
- جدا شدن درزها
- نفوذ رطوبت
- تشکیل تعریق روی سطح لوله
- کاهش محسوس ضخامت
- تخریب در اثر نور خورشید
در برخی موارد تنها تعمیر بخش آسیبدیده کافی است و در برخی شرایط بهتر است کل مسیر دوباره عایقکاری شود.
هزینه عایقکاری لوله داکت اسپلیت
هزینه عایقکاری به شرایط پروژه و نوع عایق مورد استفاده بستگی دارد.
مهمترین عوامل مؤثر بر هزینه عبارتاند از:
- نوع عایق
- ضخامت عایق
- قطر لوله
- متراژ مسیر
- تعداد اتصالات و زانوها
- محل اجرای لوله
- دسترسی به مسیر
- نیاز به تعویض عایق قدیمی
- هزینه اجرا
- نیاز به پوشش محافظ
به همین دلیل برای اعلام قیمت دقیق، بهتر است ابتدا مسیر لولهکشی و شرایط پروژه بررسی شود.
چگونه عمر عایق لوله داکت اسپلیت را افزایش دهیم؟
برای افزایش عمر عایق میتوان اقدامات زیر را انجام داد:
- از عایق استاندارد استفاده کنید.
- ضخامت مناسب را انتخاب کنید.
- تمام سطح لوله را بهطور کامل پوشش دهید.
- درزهای عایق را بهدرستی ببندید.
- از چسب و نوار مناسب استفاده کنید.
- عایق فضای باز را در برابر نور خورشید محافظت کنید.
- از آسیب مکانیکی به عایق جلوگیری کنید.
- در سرویسهای دورهای وضعیت عایق را بررسی کنید.
- در صورت مشاهده تعریق، علت را سریعاً بررسی کنید.
سوالات متداول درباره عایق لوله داکت اسپلیت
عایق لوله داکت اسپلیت چیست؟
عایق پوششی حرارتی است که روی لولههای مسی قرار میگیرد تا از انتقال حرارت، اتلاف انرژی و تشکیل تعریق جلوگیری کند.
آیا تمام لولههای داکت اسپلیت باید عایق شوند؟
بسته به طراحی دستگاه و دستورالعمل سازنده، نوع و میزان عایقکاری متفاوت است. خط مکش معمولاً نیاز جدیتری به عایقکاری دارد.
بهترین عایق برای لوله داکت اسپلیت چیست؟
عایق الاستومری سلول بسته یکی از گزینههای رایج برای لولههای سیستمهای تهویه مطبوع است؛ اما انتخاب نهایی باید بر اساس شرایط پروژه انجام شود.
چرا لوله داکت اسپلیت عرق میکند؟
معمولاً اختلاف دمای زیاد بین سطح لوله و هوای مرطوب اطراف باعث تشکیل تعریق میشود. عایق ناکافی یا آسیبدیده میتواند این مشکل را تشدید کند.
ضخامت عایق لوله داکت اسپلیت چقدر باید باشد؟
ضخامت به قطر لوله، دمای مبرد، دمای محیط، رطوبت، نوع عایق و شرایط نصب بستگی دارد و باید طبق مشخصات فنی انتخاب شود.
آیا عایق لوله داکت اسپلیت باعث کاهش مصرف برق میشود؟
عایقکاری صحیح با کاهش تبادل حرارتی ناخواسته به حفظ راندمان سیستم کمک میکند و میتواند از اتلاف انرژی جلوگیری کند.
عایق لوله داکت اسپلیت هر چند وقت یکبار باید تعویض شود؟
زمان مشخصی برای تعویض همه عایقها وجود ندارد. اگر عایق سالم، بدون پارگی و بدون نفوذ رطوبت باشد، معمولاً نیازی به تعویض ندارد. در صورت آسیب باید تعمیر یا تعویض شود.
آیا عایق لوله مسی در فضای باز خراب میشود؟
بله. نور خورشید، رطوبت، باران و آسیب مکانیکی میتوانند به عایق آسیب بزنند. برای مسیرهای بیرونی باید از محافظ مناسب استفاده شود.
چرا تکنودما؟
انتخاب یک مجموعه متخصص برای اجرای صحیح لولهکشی و عایقکاری داکت اسپلیت میتواند تأثیر زیادی بر عملکرد نهایی سیستم داشته باشد.
تکنودما با بهرهگیری از نیروهای متخصص و تجربه اجرای پروژههای مختلف، خدمات متنوعی را در زمینه سیستمهای تهویه مطبوع ارائه میدهد.
در تکنو دما، خدمات تنها به فروش تجهیزات محدود نمیشود؛ بلکه از مرحله مشاوره و طراحی تا نصب، راهاندازی، سرویس و پشتیبانی، همراه مشتریان خواهیم بود.
مزایای انتخاب تکنودما
- مشاوره تخصصی قبل از خرید
- طراحی سیستم تهویه متناسب با پروژه
- انتخاب عایق مناسب برای لولههای مسی
- اجرای اصولی لولهکشی مبرد
- عایقکاری اصولی خطوط لوله
- اجرای صحیح کانالکشی
- نصب و راهاندازی داکت اسپلیت
- استفاده از تجهیزات و متریال باکیفیت
- سرویس و نگهداری دورهای
- تعمیر تخصصی داکت اسپلیت
- اجرای پروژههای مسکونی، اداری، تجاری و صنعتی
خدمات تکنودما
تکنو دما خدمات متنوعی را در حوزه تهویه مطبوع ارائه میدهد، از جمله:
- فروش داکت اسپلیت
- نصب داکت اسپلیت
- اجرای زیرسازی داکت اسپلیت
- اجرای لولهکشی مسی
- عایقکاری لولههای مسی
- اجرای کانالکشی هوا
- طراحی سیستمهای تهویه مطبوع
- فروش و نصب چیلر
- فروش و نصب فن کویل
- سرویس دورهای تجهیزات سرمایشی و گرمایشی
- تعمیر تخصصی داکت اسپلیت، چیلر و فن کویل
ارتباط با کارشناسان تکنودما
اگر برای خرید، نصب، عایقکاری یا اجرای زیرساخت داکت اسپلیت نیاز به مشاوره دارید، کارشناسان تکنودما آماده پاسخگویی به شما هستند.
📞 کارشناس فروش
09128593151
📞 کارشناس فنی
09128660388
📞 واحد طراحی
09120652074
📞 واحد IT
09021383899
جمعبندی
اکنون میدانید که عایق لوله داکت اسپلیت چیست و چرا عایقکاری صحیح لولههای مسی اهمیت زیادی دارد. عایق با کاهش تبادل حرارت بین لوله و محیط، به حفظ شرایط مناسب مبرد، جلوگیری از تعریق و کاهش اتلاف انرژی کمک میکند.
انتخاب نوع و ضخامت مناسب عایق، اجرای کامل آن روی لوله، بستن صحیح درزها و محافظت از عایق در مسیرهای بیرونی، از مهمترین نکات اجرای اصولی سیستم هستند.
اگر قصد خرید، نصب یا اجرای زیرساخت داکت اسپلیت را دارید، کارشناسان تکنودما میتوانند با بررسی شرایط پروژه، ظرفیت دستگاه و ساختار ساختمان، راهکار مناسب را پیشنهاد دهند.
