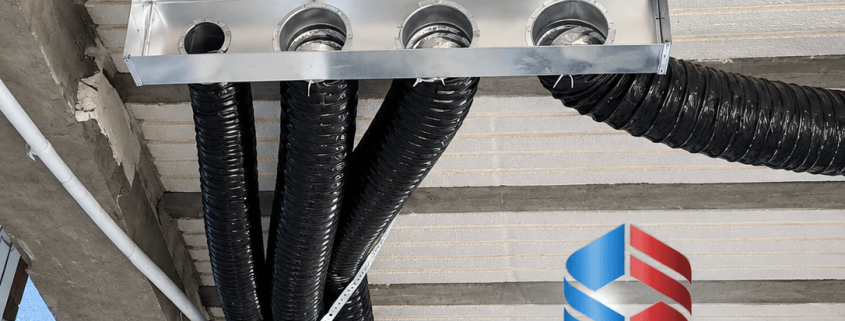

کانالکشی داکت اسپلیت چگونه انجام میشود؟ راهنمای اجرای اصولی
کانال کشی داکت اسپلیت یکی از مهمترین مراحل اجرای زیرساخت سیستم تهویه مطبوع است و تأثیر مستقیمی بر توزیع هوا، راندمان، میزان صدای دستگاه و مصرف انرژی دارد. حتی اگر یک داکت اسپلیت از نظر ظرفیت و کیفیت عملکرد مناسبی داشته باشد، در صورتی که کانالکشی آن بهدرستی طراحی و اجرا نشود، نمیتواند عملکرد مطلوبی داشته باشد.
در واقع کانالها وظیفه دارند هوای تولیدشده توسط یونیت داخلی را از طریق مسیرهای مشخص به فضاهای مختلف ساختمان منتقل کنند و هوای برگشتی را نیز دوباره به دستگاه برسانند.
کانالکشی داکت اسپلیت چیست؟ کانالکشی مجموعهای از مسیرهای انتقال هوا است که برای توزیع هوای سرد یا گرم تولیدشده توسط داکت اسپلیت در بخشهای مختلف ساختمان اجرا میشود. طراحی صحیح ابعاد کانال، مسیر عبور هوا، محل دریچهها، عایقکاری و اجرای صحیح اتصالات، نقش مهمی در راندمان نهایی سیستم دارد.
به همین دلیل، کانالکشی باید قبل از اجرای نهایی زیرساخت ساختمان و با توجه به ظرفیت داکت اسپلیت، متراژ فضا، تعداد اتاقها و معماری ساختمان طراحی شود.
کانالکشی داکت اسپلیت چه وظیفهای دارد؟
مهمترین وظیفه کانالکشی، انتقال و توزیع هوای تولیدشده توسط یونیت داخلی داکت اسپلیت است.
پس از اینکه دستگاه هوا را سرد یا گرم میکند، فن داخلی هوا را وارد شبکه کانال میکند. این هوا از طریق کانالهای اصلی و فرعی به دریچههای مختلف ساختمان میرسد.
وظایف اصلی کانالکشی داکت اسپلیت عبارتاند از:
- انتقال هوای سرد و گرم
- توزیع یکنواخت هوا در ساختمان
- انتقال هوای برگشتی به یونیت داخلی
- کاهش اتلاف انرژی
- کنترل مسیر جریان هوا
- ایجاد شرایط مناسب برای تهویه فضاهای مختلف
- کمک به عملکرد صحیح داکت اسپلیت
اگر کانالها ابعاد مناسبی نداشته باشند یا مسیر آنها بهدرستی طراحی نشود، فشار استاتیکی سیستم افزایش پیدا کرده و فن دستگاه برای انتقال هوا با مشکل مواجه میشود.
کانالکشی داکت اسپلیت چگونه انجام میشود؟
اجرای کانالکشی داکت اسپلیت معمولاً در چند مرحله انجام میشود. این مراحل باید قبل از نصب نهایی تجهیزات و با هماهنگی بین تیم تأسیسات، معماری و برق ساختمان انجام شوند.
مرحله اول: بررسی ساختمان و محل نصب دستگاه
در ابتدا محل نصب یونیت داخلی و خارجی داکت اسپلیت مشخص میشود.
در این مرحله موارد زیر باید بررسی شوند:
- متراژ ساختمان
- تعداد اتاقها
- ارتفاع سقف
- محل عبور کانالها
- محل نصب دریچهها
- مسیر لولههای مسی
- مسیر تخلیه آب درین
- محل نصب ترموستات
- دسترسی برای تعمیر و سرویس دستگاه
محل یونیت داخلی باید بهگونهای انتخاب شود که مسیر کانالکشی تا حد امکان کوتاه و منطقی باشد.
مرحله دوم: محاسبه ظرفیت داکت اسپلیت
قبل از طراحی کانال باید ظرفیت مناسب دستگاه مشخص شود.
انتخاب ظرفیت تنها بر اساس متراژ انجام نمیشود و عواملی مانند موارد زیر نیز اهمیت دارند:
- شرایط آبوهوایی منطقه
- تعداد افراد
- تعداد پنجرهها
- میزان تابش خورشید
- ارتفاع سقف
- کاربری ساختمان
- میزان عایقکاری
- تعداد طبقات
- بار حرارتی تجهیزات داخلی
انتخاب نادرست ظرفیت میتواند باعث شود کانالها و دریچهها نیز متناسب با نیاز واقعی ساختمان طراحی نشوند.
مرحله سوم: طراحی مسیر کانالها
پس از تعیین ظرفیت دستگاه، مسیر کانالهای اصلی و فرعی مشخص میشود.
معمولاً یک کانال اصلی از خروجی یونیت داخلی شروع شده و سپس با استفاده از انشعابات مختلف، هوا را به اتاقها و فضاهای موردنظر منتقل میکند.
در طراحی مسیر کانال باید تا حد امکان:
- تعداد زانوها کاهش پیدا کند.
- مسیرهای بسیار طولانی حذف شوند.
- تغییرات شدید مقطع کانال وجود نداشته باشد.
- مسیر عبور هوا ساده و مستقیم باشد.
- افت فشار کنترل شود.
- فضای کافی برای اجرای عایق در نظر گرفته شود.
طراحی نامناسب مسیر کانال میتواند باعث کاهش حجم هوای خروجی از دریچهها و افزایش صدای سیستم شود.
مرحله چهارم: تعیین ابعاد کانال
یکی از مهمترین بخشهای اجرای کانالکشی، تعیین ابعاد مناسب کانال است.
ابعاد کانال باید بر اساس حجم هوای موردنیاز، سرعت جریان هوا، افت فشار و ظرفیت فن یونیت داخلی تعیین شود.
کانال بیش از حد کوچک میتواند باعث افزایش سرعت هوا، ایجاد صدای زیاد و افزایش افت فشار شود.
از طرف دیگر، کانال بیش از حد بزرگ نیز فضای بیشتری اشغال کرده و ممکن است اجرای آن در سقف کاذب را دشوار کند.
بنابراین ابعاد کانال باید توسط فرد متخصص و بر اساس محاسبات فنی تعیین شود.
مرحله پنجم: ساخت و اجرای کانال
پس از مشخص شدن ابعاد و مسیر، کانالها ساخته و در محل پروژه نصب میشوند.
کانال داکت اسپلیت میتواند با متریالهای مختلفی مانند ورق گالوانیزه یا کانالهای پیشعایقشده اجرا شود.
در زمان نصب باید اتصالات کانال کاملاً محکم باشند و محل اتصال قطعات بهدرستی آببندی شود.
هرگونه نشتی در شبکه کانال باعث خروج بخشی از هوای تولیدشده و کاهش راندمان سیستم میشود.
مرحله ششم: عایقکاری کانالها
عایقکاری کانال داکت اسپلیت یکی از مراحل بسیار مهم اجرای زیرساخت است.
اگر کانال هوای سرد بدون عایق مناسب از محیطهای گرم عبور کند، بخشی از سرمای تولیدشده قبل از رسیدن به دریچهها از بین میرود.
همچنین در شرایطی که سطح کانال سردتر از نقطه شبنم محیط باشد، احتمال ایجاد تعریق و تشکیل قطرات آب روی سطح کانال وجود دارد.
عایقکاری مناسب میتواند:
- از اتلاف انرژی جلوگیری کند.
- احتمال تعریق کانال را کاهش دهد.
- دمای هوا را در مسیر بهتر حفظ کند.
- راندمان سیستم را افزایش دهد.
- از آسیب به سقف کاذب جلوگیری کند.
نوع و ضخامت عایق باید متناسب با شرایط پروژه و مشخصات فنی سیستم انتخاب شود.
مرحله هفتم: اجرای دریچههای خروجی
پس از اجرای کانالهای اصلی و فرعی، محل دریچههای خروجی مشخص و نصب میشود.
محل دریچهها باید به شکلی انتخاب شود که هوا در فضای موردنظر بهصورت یکنواخت توزیع شود.
برای مثال، قرار دادن تمام دریچهها در یک قسمت از اتاق ممکن است باعث شود بخشی از فضا هوای کافی دریافت نکند.
در طراحی دریچه باید مواردی مانند:
- ابعاد دریچه
- حجم هوای موردنیاز
- محل نصب
- جهت پرتاب هوا
- فاصله از دیوارها و موانع
- میزان صدای جریان هوا
در نظر گرفته شود.
کانال برگشت داکت اسپلیت چیست؟
در کنار کانال رفت، کانال برگشت داکت اسپلیت نیز اهمیت زیادی دارد.
هوای موجود در محیط پس از تغییر دما باید دوباره به سمت یونیت داخلی بازگردد تا دستگاه بتواند آن را مجدداً پردازش کند.
اگر مسیر برگشت هوا بهدرستی طراحی نشده باشد، جریان هوای ورودی به دستگاه کاهش پیدا کرده و عملکرد سیستم تحت تأثیر قرار میگیرد.
به همین دلیل در اجرای زیرساخت داکت اسپلیت باید علاوه بر کانال رفت، مسیر مناسب برای هوای برگشتی نیز در نظر گرفته شود.
کانال برگشت داکت اسپلیت چگونه اجرا میشود؟
کانال برگشت معمولاً از فضای داخلی ساختمان به سمت ورودی هوای یونیت داخلی هدایت میشود.
در برخی پروژهها از پلنیوم باکس برگشت نیز استفاده میشود تا هوای برگشتی به شکل مناسب وارد دستگاه شود.
مسیر برگشت باید ظرفیت کافی برای انتقال حجم هوای موردنیاز دستگاه را داشته باشد.
کوچک بودن مسیر برگشت میتواند باعث افزایش مقاومت جریان هوا، ایجاد صدا و کاهش عملکرد فن شود.
انواع کانالکشی داکت اسپلیت
کانالکشی داکت اسپلیت را میتوان با توجه به نوع متریال و روش اجرا به چند گروه تقسیم کرد.
کانال گالوانیزه
کانال گالوانیزه یکی از روشهای رایج اجرای سیستمهای کانالکشی است.
این کانالها از ورق گالوانیزه ساخته میشوند و معمولاً پس از ساخت با عایق مناسب پوشانده میشوند.
مزایای کانال گالوانیزه:
- استحکام مناسب
- طول عمر بالا
- قابلیت اجرای سفارشی
- مناسب برای پروژههای مختلف
- امکان اجرای عایق خارجی
کانال پیشعایق
کانالهای پیشعایقشده از متریالی ساخته میشوند که ساختار آنها علاوه بر ایجاد مسیر عبور هوا، دارای لایه عایق نیز هست.
این نوع کانال به دلیل وزن کمتر و سرعت اجرای مناسب، در برخی پروژههای ساختمانی مورد استفاده قرار میگیرد.

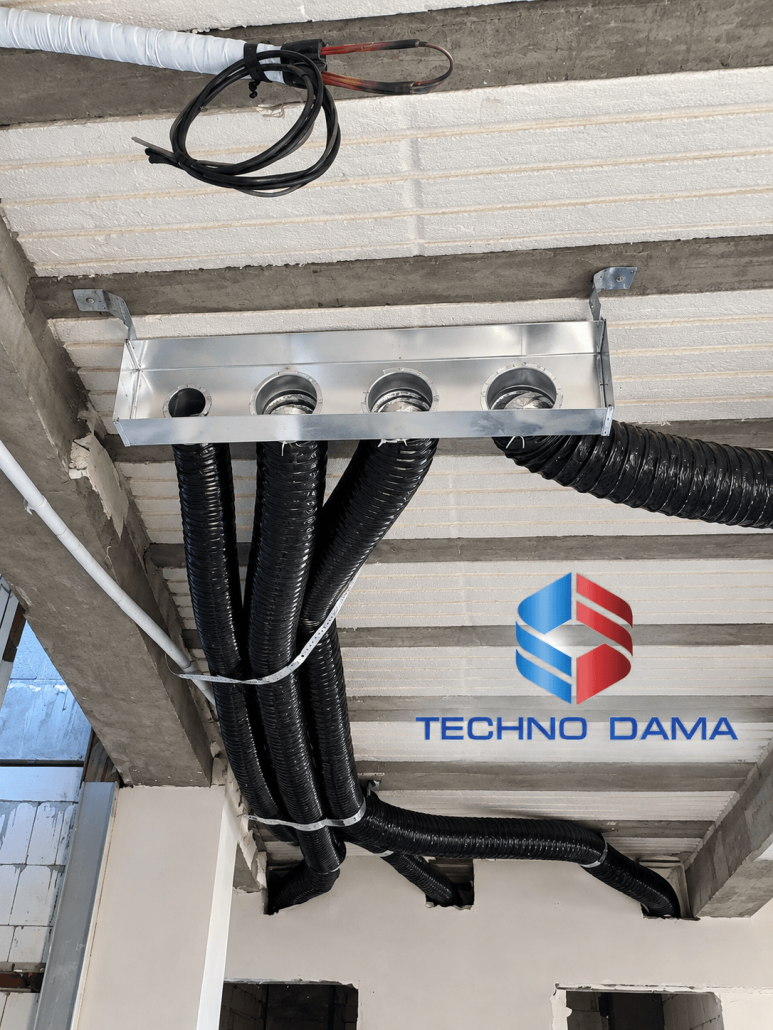

کانال فلکسیبل
کانال فلکسیبل یا انعطافپذیر بیشتر برای اتصال برخی قسمتهای شبکه کانال به دریچه یا پلنیوم مورد استفاده قرار میگیرد.
استفاده بیش از حد از کانال فلکسیبل یا اجرای مسیرهای طولانی و پرپیچوخم میتواند افت فشار سیستم را افزایش دهد.
بنابراین استفاده از آن باید مطابق طراحی فنی پروژه باشد.
اشتباهات رایج در کانالکشی داکت اسپلیت
اجرای غیراصولی کانال میتواند حتی یک دستگاه باکیفیت را با مشکل مواجه کند.
مهمترین اشتباهات عبارتاند از:
انتخاب ابعاد نامناسب کانال
کانال کوچک باعث افزایش سرعت هوا و افت فشار میشود و کانال بسیار بزرگ نیز فضای زیادی اشغال میکند.
استفاده نکردن از عایق مناسب
عدم عایقکاری مناسب باعث افزایش اتلاف انرژی و در برخی شرایط ایجاد تعریق میشود.
طولانی بودن بیش از حد مسیر کانال
هرچه مسیر کانال طولانیتر و پرپیچوخمتر باشد، افت فشار افزایش پیدا میکند.
اجرای زانوهای زیاد
تعداد زیاد زانو و تغییر مسیرهای ناگهانی میتواند مقاومت جریان هوا را افزایش دهد.
آببندی نامناسب اتصالات
نشتی هوا از محل اتصالات باعث کاهش حجم هوای خروجی و افت راندمان سیستم میشود.
طراحی نامناسب کانال برگشت
اگر هوای کافی به ورودی یونیت داخلی نرسد، عملکرد فن و کل سیستم تحت تأثیر قرار میگیرد.
نصب نامناسب دریچهها
محل دریچهها باید بر اساس طراحی توزیع هوا مشخص شود و نباید صرفاً بر اساس زیبایی معماری انتخاب شود.
کانالکشی داکت اسپلیت در سقف کاذب
یکی از رایجترین روشهای اجرای داکت اسپلیت، نصب یونیت داخلی در فضای سقف کاذب است.
در این روش باید پیش از اجرای سقف کاذب، فضای کافی برای موارد زیر در نظر گرفته شود:
- یونیت داخلی
- کانال رفت
- کانال برگشت
- عایق کانال
- لولههای مسی
- لوله درین
- پلنیوم باکس
- دریچههای خروجی
- فضای دسترسی برای سرویس
اگر فضای کافی از ابتدا پیشبینی نشود، اجرای کانالها دشوار شده و ممکن است نیاز به تغییرات معماری ایجاد شود.

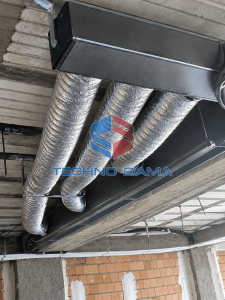

کانالکشی داکت اسپلیت برای ساختمانهای شمال کشور
در مناطق شمالی کشور مانند مازندران و گیلان، شرایط آبوهوایی و رطوبت بالا اهمیت بیشتری در طراحی زیرساخت داکت اسپلیت دارد.
در چنین مناطقی، عایقکاری صحیح کانالها اهمیت زیادی دارد؛ زیرا اختلاف دمای سطح کانال با محیط میتواند احتمال ایجاد تعریق را افزایش دهد.
همچنین محل نصب تجهیزات، مسیر کانالکشی و کیفیت عایق باید متناسب با شرایط اقلیمی پروژه انتخاب شود.
به همین دلیل اجرای زیرساخت داکت اسپلیت در شهرهای شمالی باید با توجه به شرایط رطوبتی و معماری ساختمان انجام شود.
برای کانالکشی داکت اسپلیت چه نکاتی را رعایت کنیم؟
قبل از اجرای کانالکشی، موارد زیر باید بررسی شوند:
- ظرفیت دقیق داکت اسپلیت
- نقشه معماری ساختمان
- محل یونیت داخلی
- مسیر کانال رفت
- مسیر کانال برگشت
- ابعاد کانالها
- تعداد دریچهها
- محل دریچهها
- نوع عایق
- مسیر لولههای مسی
- مسیر لوله درین
- ارتفاع سقف کاذب
- امکان دسترسی برای تعمیرات
- میزان افت فشار شبکه
هماهنگی این موارد از ابتدا باعث میشود اجرای زیرساخت با کمترین تغییر و هزینه انجام شود.
هزینه کانالکشی داکت اسپلیت
هزینه اجرای کانالکشی داکت اسپلیت به شرایط هر پروژه بستگی دارد و نمیتوان برای تمام ساختمانها قیمت یکسانی تعیین کرد.
مهمترین عوامل مؤثر بر هزینه عبارتاند از:
- متراژ ساختمان
- ظرفیت داکت اسپلیت
- متراژ کانال
- نوع کانال
- ضخامت ورق
- نوع عایق
- تعداد دریچهها
- تعداد انشعابات
- پیچیدگی مسیر کانال
- ارتفاع ساختمان
- دستمزد اجرا
- نیاز به تخریب یا اصلاح سقف کاذب
به همین دلیل، قیمت دقیق کانالکشی پس از بررسی نقشه و شرایط پروژه مشخص میشود.
چگونه کانالکشی اصولی داشته باشیم؟
برای داشتن یک شبکه کانالکشی استاندارد، بهتر است اجرای پروژه توسط تیم متخصص انجام شود.
مراحل کلی اجرای اصولی عبارتاند از:
- بررسی نقشه ساختمان
- محاسبه بار سرمایشی و گرمایشی
- انتخاب ظرفیت مناسب داکت اسپلیت
- تعیین محل یونیت داخلی
- طراحی کانال رفت و برگشت
- محاسبه ابعاد کانال
- تعیین محل دریچهها
- انتخاب متریال و عایق مناسب
- ساخت کانال
- نصب و آببندی کانالها
- عایقکاری
- نصب دریچهها
- تست جریان هوا
- بررسی نهایی عملکرد سیستم
چرا کانالکشی داکت اسپلیت را به تکنودما بسپاریم؟
اجرای صحیح کانالکشی تنها به ساخت و نصب چند قطعه کانال محدود نمیشود. طراحی شبکه توزیع هوا باید با ظرفیت دستگاه، معماری ساختمان و شرایط پروژه هماهنگ باشد.
تکنودما در زمینه طراحی و اجرای سیستمهای تهویه مطبوع، خدمات مختلفی از جمله طراحی زیرساخت داکت اسپلیت، اجرای کانالکشی، نصب تجهیزات و راهاندازی سیستم ارائه میدهد.
مزایای اجرای کانالکشی توسط تکنودما
- مشاوره تخصصی قبل از اجرا
- طراحی مسیر کانال متناسب با پروژه
- محاسبه و انتخاب ابعاد مناسب کانال
- اجرای کانال رفت و برگشت
- اجرای عایقکاری اصولی
- نصب دریچههای مناسب
- هماهنگی با معماری و سقف کاذب
- اجرای زیرساخت داکت اسپلیت
- نصب و راهاندازی تجهیزات
- پشتیبانی فنی پس از اجرا
خدمات تکنودما در زمینه زیرساخت داکت اسپلیت
تکنو دما خدمات مختلفی را در زمینه طراحی و اجرای زیرساخت سیستمهای تهویه مطبوع ارائه میدهد، از جمله:
- طراحی زیرساخت داکت اسپلیت
- اجرای کانالکشی داکت اسپلیت
- اجرای کانال رفت و برگشت
- اجرای لولهکشی مسی
- اجرای عایقکاری لولههای مسی
- اجرای لوله درین
- نصب پلنیوم باکس
- نصب دریچههای هوا
- نصب داکت اسپلیت
- راهاندازی و تست سیستم
- سرویس و نگهداری داکت اسپلیت
سوالات متداول درباره کانالکشی داکت اسپلیت
کانالکشی داکت اسپلیت چیست؟
کانالکشی شبکهای از مسیرهای انتقال هوا است که برای رساندن هوای سرد و گرم تولیدشده توسط داکت اسپلیت به فضاهای مختلف ساختمان و انتقال هوای برگشتی به دستگاه اجرا میشود.
کانال داکت اسپلیت از چه جنسی ساخته میشود؟
کانال داکت اسپلیت میتواند از ورق گالوانیزه، کانالهای پیشعایقشده یا در برخی بخشها از کانال فلکسیبل ساخته شود. انتخاب نوع کانال به طراحی و شرایط پروژه بستگی دارد.
آیا کانال داکت اسپلیت باید عایق شود؟
بله. عایقکاری مناسب کانال، بهخصوص در مسیر عبور هوای سرد، برای کاهش اتلاف انرژی و جلوگیری از مشکلاتی مانند تعریق اهمیت زیادی دارد.
کانال رفت و برگشت داکت اسپلیت چه تفاوتی دارند؟
کانال رفت وظیفه انتقال هوای سرد یا گرم از یونیت داخلی به فضا را دارد، در حالی که کانال برگشت هوای محیط را دوباره به سمت یونیت داخلی هدایت میکند.
آیا میتوان کانالکشی را بعد از اجرای سقف کاذب انجام داد؟
امکان اجرای آن وجود دارد، اما بهتر است مسیر کانالها قبل از اجرای نهایی سقف کاذب طراحی و پیشبینی شود. این کار از محدودیت فضا و هزینههای اصلاحی جلوگیری میکند.
آیا کانالکشی روی مصرف برق داکت اسپلیت تأثیر دارد؟
بله. کانالکشی غیراصولی و افت فشار زیاد میتواند باعث شود فن برای جابهجایی هوا تحت فشار بیشتری کار کند و در نتیجه راندمان سیستم کاهش پیدا کند.
بهترین کانال برای داکت اسپلیت کدام است؟
یک نوع کانال را نمیتوان برای تمام پروژهها بهترین دانست. انتخاب کانال باید بر اساس ظرفیت دستگاه، مسیر اجرا، فضای سقف، شرایط اقلیمی، هزینه و الزامات پروژه انجام شود.
جمعبندی
کانالکشی داکت اسپلیت یکی از اصلیترین بخشهای زیرساخت سیستم تهویه مطبوع است و کیفیت اجرای آن مستقیماً بر توزیع هوا، راندمان، صدای سیستم و مصرف انرژی تأثیر میگذارد.
برای داشتن یک سیستم کارآمد، ابتدا باید ظرفیت دستگاه و نیاز ساختمان مشخص شود و سپس مسیر کانال رفت و برگشت، ابعاد کانال، محل دریچهها، نوع عایق و جزئیات اجرایی طراحی شود.
اجرای صحیح کانالکشی، عایقکاری مناسب، آببندی اتصالات و طراحی اصولی مسیر هوا باعث میشود داکت اسپلیت با راندمان مناسب کار کند و هوای سرد و گرم را بهصورت یکنواخت در ساختمان توزیع کند.
اگر قصد اجرای زیرساخت داکت اسپلیت برای پروژه مسکونی، اداری، تجاری یا صنعتی را دارید، کارشناسان تکنودما میتوانند با بررسی شرایط پروژه، مناسبترین روش طراحی و اجرای کانالکشی و سایر بخشهای زیرساخت را پیشنهاد دهند.
