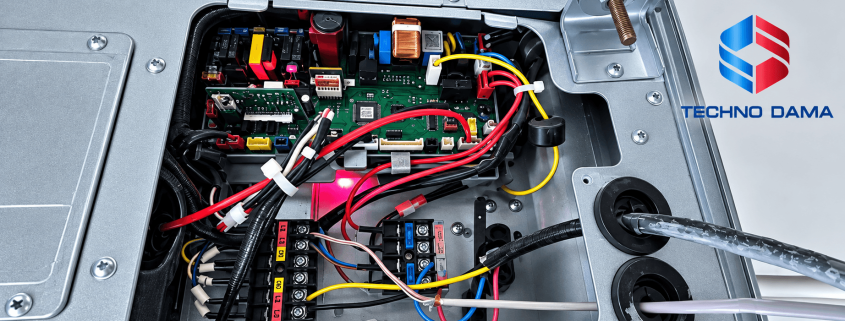

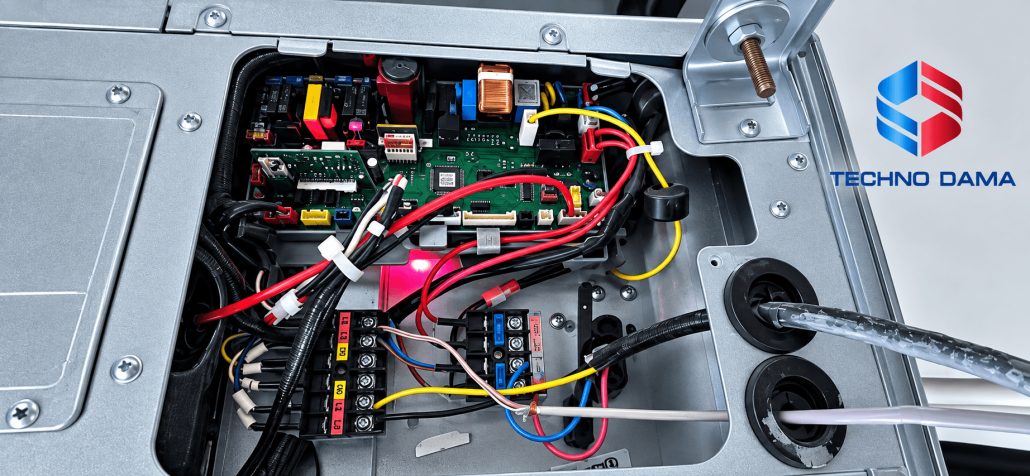

سیمکشی و برقکشی داکت اسپلیت چگونه انجام میشود؟ راهنمای کامل اصول برقرسانی، کابلکشی و نکات مهم نصب
سیم کشی داکت اسپلیت (Duct split wiring) یکی از مهمترین مراحل نصب و اجرای این سیستم تهویه مطبوع است. اجرای صحیح برقکشی، انتخاب کابل مناسب، نصب فیوز اختصاصی و اتصال اصولی یونیت داخلی و خارجی، تأثیر مستقیمی بر ایمنی، عملکرد و طول عمر دستگاه دارد.
نکات مهم سیم کشی داکت اسپلیت
در زمان نصب سیستمهای تهویه مطبوع، یکی از مهمترین مراحل پس از انتخاب دستگاه مناسب، اجرای صحیح سیمکشی و برقکشی داکت اسپلیت است. بسیاری از مشکلاتی که بعدها باعث خاموش شدن دستگاه، سوختن برد، آسیب دیدن کمپرسور یا کاهش راندمان سیستم میشوند، میتوانند به اجرای غیراصولی سیستم برقرسانی مربوط باشند.
سیمکشی داکت اسپلیت چگونه انجام میشود؟ بهطور کلی، برق موردنیاز داکت اسپلیت باید از طریق یک مسیر اختصاصی و متناسب با ظرفیت دستگاه تأمین شود. سپس یونیت داخلی، یونیت خارجی، ترموستات و سایر تجهیزات کنترلی مطابق نقشه سیمکشی سازنده به یکدیگر متصل میشوند.
برقکشی صحیح تنها به وصل کردن چند سیم محدود نمیشود. انتخاب سطح مقطع مناسب کابل، استفاده از فیوز مناسب، اجرای سیستم ارت، محافظت در برابر نوسانات برق و رعایت استانداردهای ایمنی، همگی نقش مهمی در عملکرد ایمن و پایدار دستگاه دارند.
به همین دلیل، اجرای برقکشی داکت اسپلیت باید توسط تکنسین و برقکار متخصص انجام شود.
برق داکت اسپلیت از کجا تأمین میشود؟
داکت اسپلیت برای عملکرد به انرژی الکتریکی نیاز دارد. این برق بسته به مدل و ظرفیت دستگاه میتواند بهصورت تکفاز یا سهفاز تأمین شود.
در بسیاری از پروژههای مسکونی، داکت اسپلیتهای ظرفیت پایین و متوسط از برق تکفاز استفاده میکنند. اما در دستگاههای ظرفیت بالا، پروژههای تجاری یا ساختمانهای بزرگ ممکن است برق سهفاز موردنیاز باشد.
برق معمولاً از تابلو برق ساختمان گرفته شده و از طریق یک خط اختصاصی به دستگاه منتقل میشود.
بهطور کلی مسیر برقرسانی به شکل زیر است:
تابلو برق ساختمان ← فیوز اختصاصی ← کابل برق ← یونیت داخلی یا خارجی ← تجهیزات کنترلی
نحوه دقیق اتصال برق بسته به برند و مدل دستگاه متفاوت است و باید مطابق نقشه سیمکشی ارائهشده توسط سازنده انجام شود.
چرا برقکشی صحیح داکت اسپلیت اهمیت دارد؟
برقکشی غیراصولی میتواند مشکلات زیادی برای سیستم ایجاد کند. از آنجایی که کمپرسور، فنها، بردهای الکترونیکی و تجهیزات کنترلی همگی به برق وابسته هستند، کوچکترین اشتباه در سیمکشی ممکن است باعث آسیب به دستگاه شود.
مهمترین دلایل اهمیت برقکشی اصولی عبارتاند از:
- جلوگیری از سوختن کمپرسور
- محافظت از برد الکترونیکی
- جلوگیری از افزایش بیش از حد جریان برق
- کاهش احتمال اتصال کوتاه
- جلوگیری از داغ شدن کابلها
- افزایش ایمنی ساختمان
- کاهش احتمال آتشسوزی
- افزایش عمر مفید داکت اسپلیت
- عملکرد پایدار سیستم
به همین دلیل، کارشناسان تکنودما توصیه میکنند برقکشی داکت اسپلیت همزمان با طراحی زیرساخت پروژه بررسی و اجرا شود.
مراحل سیمکشی و برقکشی داکت اسپلیت
اجرای برق داکت اسپلیت معمولاً شامل چند مرحله اصلی است که باید بهترتیب و با رعایت اصول ایمنی انجام شوند.
مرحله اول: بررسی مشخصات برق دستگاه
قبل از هر اقدامی باید مشخصات فنی داکت اسپلیت بررسی شود.
مهمترین اطلاعات عبارتاند از:
- ولتاژ موردنیاز دستگاه
- تکفاز یا سهفاز بودن
- میزان جریان مصرفی
- توان دستگاه
- ظرفیت سرمایشی
- نوع کمپرسور
- نوع سیستم کنترل
این اطلاعات معمولاً روی پلاک مشخصات دستگاه یا دفترچه راهنمای سازنده درج شدهاند.
انتخاب کابل و تجهیزات حفاظتی بدون بررسی مشخصات دستگاه میتواند خطرناک باشد.
مرحله دوم: طراحی مسیر برق
پس از مشخص شدن مشخصات دستگاه، مسیر انتقال برق از تابلو برق تا داکت اسپلیت مشخص میشود.
در این مرحله باید موارد زیر بررسی شوند:
- فاصله تابلو برق تا دستگاه
- محل یونیت داخلی
- محل یونیت خارجی
- مسیر عبور کابل
- محل نصب فیوز
- مسیر کابل کنترل
- محل اتصال ترموستات
هرچه طراحی مسیر برق دقیقتر باشد، اجرای پروژه نیز منظمتر و ایمنتر خواهد بود.
مرحله سوم: انتخاب کابل مناسب
یکی از مهمترین مراحل برقکشی، انتخاب کابل مناسب است.
سطح مقطع کابل باید بر اساس عوامل مختلف انتخاب شود، از جمله:
- ظرفیت داکت اسپلیت
- میزان جریان مصرفی
- طول مسیر کابل
- تکفاز یا سهفاز بودن برق
- شرایط محیطی
- استانداردهای برق ساختمان
استفاده از کابل کوچکتر از ظرفیت موردنیاز ممکن است باعث داغ شدن کابل و آسیب به تجهیزات شود.
از طرف دیگر، انتخاب کابل باید توسط فرد متخصص و بر اساس مشخصات واقعی دستگاه انجام شود و نمیتوان برای تمام داکت اسپلیتها یک سایز کابل ثابت در نظر گرفت.
چه نوع کابلی برای داکت اسپلیت استفاده میشود؟
برای برقرسانی داکت اسپلیت معمولاً از کابلهای استاندارد با کیفیت مناسب استفاده میشود.
نوع کابل به بخش موردنظر بستگی دارد:
کابل برق اصلی
این کابل وظیفه انتقال برق اصلی از تابلو برق به دستگاه را بر عهده دارد.
کابل ارتباطی
در بسیاری از مدلها، برای ارتباط بین یونیت داخلی و یونیت خارجی از کابل مخصوص استفاده میشود.
کابل کنترل
کابل کنترل وظیفه انتقال فرمان بین تجهیزات مختلف را بر عهده دارد.
کابل ترموستات
ترموستات نیز از طریق کابل مخصوص به سیستم کنترل داکت اسپلیت متصل میشود.
استفاده از کابل نامناسب یا بیکیفیت میتواند باعث اختلال در عملکرد سیستم شود.
سیمکشی یونیت داخلی داکت اسپلیت چگونه انجام میشود؟
یونیت داخلی داکت اسپلیت شامل بخشهای مختلفی مانند فن، برد کنترل، سنسورها و تجهیزات الکتریکی است.
سیمکشی یونیت داخلی معمولاً شامل اتصال بخشهای زیر است:
- برق ورودی
- فن داخلی
- برد الکترونیکی
- ترموستات
- سنسورهای دما
- شیرهای کنترلی
- کابل ارتباطی با یونیت خارجی
محل دقیق اتصال سیمها در مدلهای مختلف متفاوت است. به همین دلیل، نباید تنها بر اساس رنگ سیمها اقدام به اتصال کرد.
همیشه باید از نقشه سیمکشی رسمی دستگاه استفاده شود.
سیمکشی یونیت خارجی داکت اسپلیت چگونه انجام میشود؟
یونیت خارجی معمولاً شامل تجهیزات مهمی مانند موارد زیر است:
- کمپرسور
- فن کندانسور
- خازن
- کنتاکتور
- برد کنترل
- تجهیزات حفاظتی
برقرسانی به یونیت خارجی اهمیت زیادی دارد؛ زیرا کمپرسور یکی از پرمصرفترین قطعات سیستم است.
در برخی مدلها برق اصلی ابتدا به یونیت خارجی وارد میشود و سپس ارتباط برق یا کنترل با یونیت داخلی برقرار میشود. در برخی مدلهای دیگر، طراحی سیستم متفاوت است.
به همین دلیل، نحوه اتصال باید دقیقاً مطابق نقشه کارخانه سازنده انجام شود.
اتصال یونیت داخلی و یونیت خارجی
یونیت داخلی و خارجی علاوه بر لولههای مسی، از طریق کابلهای الکتریکی نیز با یکدیگر ارتباط دارند.
این کابلها ممکن است وظایف مختلفی داشته باشند:
- انتقال فرمان
- انتقال اطلاعات
- کنترل کمپرسور
- کنترل فن
- ارسال اطلاعات سنسورها
- ارتباط بین بردهای الکترونیکی
اتصال اشتباه این کابلها میتواند باعث نمایش خطا، روشن نشدن دستگاه یا آسیب به برد الکترونیکی شود.

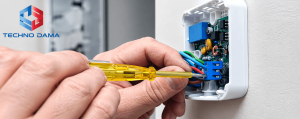

سیمکشی ترموستات داکت اسپلیت
ترموستات یکی از مهمترین تجهیزات کنترلی داکت اسپلیت است. این قطعه دمای محیط را بررسی کرده و بر اساس تنظیمات کاربر، فرمان لازم را به سیستم ارسال میکند.
در سیستمهای مختلف، ترموستات ممکن است وظیفه کنترل موارد زیر را داشته باشد:
- روشن و خاموش شدن سیستم
- تنظیم دمای محیط
- تنظیم سرعت فن
- کنترل حالت سرمایش
- کنترل حالت گرمایش
- برنامهریزی زمانی
سیمکشی ترموستات باید با دقت انجام شود؛ زیرا اتصال اشتباه سیمها میتواند باعث عملکرد نادرست سیستم شود.
برای مثال ممکن است:
- دستگاه روشن نشود.
- فن بهطور مداوم کار کند.
- فرمان سرمایش صادر نشود.
- فرمان گرمایش صادر نشود.
- دمای محیط بهدرستی کنترل نشود.
فیوز مناسب برای داکت اسپلیت
داکت اسپلیت باید دارای مدار برق اختصاصی و تجهیزات حفاظتی مناسب باشد.
یکی از مهمترین تجهیزات حفاظتی، فیوز است.
فیوز وظیفه دارد در صورت افزایش غیرعادی جریان یا بروز اتصال کوتاه، مسیر برق را قطع کند.
انتخاب ظرفیت فیوز باید بر اساس موارد زیر انجام شود:
- جریان نامی دستگاه
- جریان راهاندازی
- ظرفیت کمپرسور
- نوع برق
- دستورالعمل سازنده
استفاده از فیوز با ظرفیت نامناسب میتواند باعث قطع مکرر برق یا عدم حفاظت صحیح از دستگاه شود.
به همین دلیل، ظرفیت فیوز باید توسط برقکار متخصص تعیین شود.
آیا داکت اسپلیت به برق اختصاصی نیاز دارد؟
در بیشتر موارد، بله. داکت اسپلیت بهتر است دارای خط برق اختصاصی باشد.
استفاده همزمان از یک مدار برق برای داکت اسپلیت و تجهیزات پرمصرف دیگر میتواند باعث موارد زیر شود:
- افت ولتاژ
- قطع شدن فیوز
- فشار به سیمکشی ساختمان
- آسیب به تجهیزات الکترونیکی
- کاهش راندمان دستگاه
اجرای خط اختصاصی باعث میشود برق دستگاه پایدارتر باشد و ایمنی سیستم افزایش پیدا کند.
سیستم ارت در برقکشی داکت اسپلیت
سیستم ارت یا اتصال زمین یکی از مهمترین بخشهای ایمنی برقکشی است.
سیم ارت وظیفه دارد در صورت بروز نشتی جریان یا اتصال بدنه، جریان خطرناک را به مسیر ایمن هدایت کند.
استفاده از سیستم ارت مناسب میتواند:
- خطر برقگرفتگی را کاهش دهد.
- از تجهیزات الکترونیکی محافظت کند.
- ایمنی ساختمان را افزایش دهد.
- احتمال آسیب ناشی از اتصال بدنه را کاهش دهد.
به همین دلیل، اتصال صحیح ارت باید در زمان نصب داکت اسپلیت بررسی شود.
نقش تابلو برق در داکت اسپلیت
در پروژههای حرفهای، تجهیزات تهویه مطبوع معمولاً از طریق تابلو برق مناسب کنترل و محافظت میشوند.
تابلو برق ممکن است شامل تجهیزات زیر باشد:
- فیوز
- کلید مینیاتوری
- کلید محافظ جان
- کنتاکتور
- رله
- محافظ ولتاژ
- تجهیزات کنترل
طراحی تابلو برق باید بر اساس تعداد دستگاهها، ظرفیت تجهیزات و شرایط پروژه انجام شود.
در ساختمانهای بزرگ، طراحی برق سیستم تهویه باید توسط متخصص برق و تأسیسات انجام شود.
محافظ برق برای داکت اسپلیت
نوسانات برق میتوانند آسیب جدی به تجهیزات الکترونیکی و کمپرسور وارد کنند.
استفاده از تجهیزات محافظتی مناسب میتواند خطر آسیب ناشی از نوسان ولتاژ را کاهش دهد.
بهخصوص در مناطقی که با مشکلات افت یا افزایش ولتاژ مواجه هستند، بررسی سیستم محافظت برق اهمیت بیشتری دارد.
برخی از مشکلات ناشی از نوسان برق عبارتاند از:
- سوختن برد الکترونیکی
- آسیب به سیمپیچ کمپرسور
- خرابی خازن
- عملکرد نامنظم دستگاه
- خاموش شدن ناگهانی سیستم
اشتباهات رایج در سیمکشی داکت اسپلیت
بسیاری از مشکلات برقی داکت اسپلیت به دلیل اشتباهات ساده در زمان نصب ایجاد میشوند.
مهمترین اشتباهات عبارتاند از:
استفاده از کابل نامناسب
انتخاب کابل بدون توجه به ظرفیت و جریان مصرفی دستگاه میتواند باعث داغ شدن سیم و افت ولتاژ شود.
اتصال اشتباه سیمها
اتصال اشتباه سیمهای کنترل یا ارتباطی میتواند باعث خطای سیستم شود.
نداشتن سیستم ارت
حذف سیم ارت خطر برقگرفتگی و آسیب به تجهیزات را افزایش میدهد.
استفاده از فیوز نامناسب
فیوز کوچک ممکن است دائماً قطع شود و فیوز بزرگ نیز ممکن است حفاظت کافی ایجاد نکند.
استفاده از مدار مشترک
اتصال داکت اسپلیت به مدار مشترک با سایر تجهیزات پرمصرف میتواند باعث افت ولتاژ شود.
عبور غیراصولی کابل
کابلها باید از مسیر مناسب و محافظتشده عبور کنند تا در معرض آسیب فیزیکی، رطوبت یا حرارت قرار نگیرند.
علائم وجود مشکل در برقکشی داکت اسپلیت
برخی علائم میتوانند نشاندهنده وجود ایراد در سیستم برقرسانی باشند.
مهمترین نشانهها عبارتاند از:
- روشن نشدن دستگاه
- قطع شدن مکرر فیوز
- خاموش شدن ناگهانی داکت اسپلیت
- نمایش خطای الکتریکی
- داغ شدن کابل
- بوی سوختگی
- کار نکردن یونیت خارجی
- عملکرد نامنظم فن
- آسیب مکرر به برد
در صورت مشاهده این علائم، بهتر است دستگاه توسط تکنسین متخصص بررسی شود و از دستکاری سیمکشی توسط افراد غیرمتخصص خودداری شود.
برقکشی داکت اسپلیت در مرحله زیرسازی ساختمان
بهترین زمان برای اجرای بخش زیادی از زیرساخت برق داکت اسپلیت، مرحله ساخت یا بازسازی ساختمان است.
در این مرحله میتوان مسیرهای زیر را پیشبینی کرد:
- مسیر کابل برق
- مسیر کابل کنترل
- محل نصب ترموستات
- مسیر عبور کابل بین یونیتها
- محل تابلو برق
- مسیر لولههای محافظ کابل
این موضوع باعث میشود پس از اتمام ساختمان، نیاز به تخریب دیوار یا سقف برای عبور کابل کاهش پیدا کند.
به همین دلیل، زیرسازی داکت اسپلیت باید بهصورت هماهنگ بین تیم تأسیسات، برق و معماری انجام شود.
نکات مهم برای افزایش ایمنی برق داکت اسپلیت
برای داشتن یک سیستم ایمن و پایدار، رعایت نکات زیر ضروری است:
- استفاده از کابل استاندارد
- اجرای مدار برق اختصاصی
- انتخاب فیوز مناسب
- اتصال صحیح ارت
- استفاده از تجهیزات حفاظتی مناسب
- بررسی نوسانات ولتاژ
- اجرای کابلکشی مطابق نقشه سازنده
- جلوگیری از اتصال غیراصولی سیمها
- بررسی دورهای اتصالات برق
- استفاده از تکنسین متخصص
هزینه سیمکشی و برقکشی داکت اسپلیت
هزینه اجرای برقکشی داکت اسپلیت به عوامل مختلفی بستگی دارد و نمیتوان برای همه پروژهها یک قیمت ثابت در نظر گرفت.
مهمترین عوامل مؤثر بر هزینه عبارتاند از:
- تعداد دستگاهها
- ظرفیت داکت اسپلیت
- متراژ کابلکشی
- نوع کابل موردنیاز
- تکفاز یا سهفاز بودن سیستم
- نیاز به تابلو برق
- نیاز به تجهیزات حفاظتی
- شرایط ساختمان
- مرحله اجرای پروژه
- پیچیدگی مسیر کابلکشی
اجرای زیرساخت برق در مرحله ساخت معمولاً سادهتر و اقتصادیتر از اجرای آن پس از اتمام ساختمان است.
سوالات متداول درباره سیمکشی و برقکشی داکت اسپلیت
سیمکشی داکت اسپلیت چگونه انجام میشود؟
سیمکشی داکت اسپلیت شامل اجرای خط برق اختصاصی، انتخاب کابل مناسب، نصب تجهیزات حفاظتی، اتصال یونیت داخلی و خارجی و سیمکشی تجهیزات کنترلی مانند ترموستات است. نحوه دقیق اتصال باید مطابق نقشه سیمکشی سازنده دستگاه انجام شود.
آیا داکت اسپلیت برق سهفاز میخواهد؟
بسته به ظرفیت و مدل دستگاه، داکت اسپلیت میتواند تکفاز یا سهفاز باشد. دستگاههای ظرفیت پایینتر معمولاً تکفاز هستند، اما برخی دستگاههای ظرفیت بالا به برق سهفاز نیاز دارند.
آیا برای داکت اسپلیت باید فیوز جداگانه نصب شود؟
بله، در بیشتر پروژهها توصیه میشود داکت اسپلیت دارای مدار و تجهیزات حفاظتی اختصاصی باشد تا از دستگاه و سیمکشی ساختمان بهتر محافظت شود.
آیا داکت اسپلیت به ارت نیاز دارد؟
بله، اتصال صحیح سیستم ارت نقش مهمی در افزایش ایمنی و کاهش خطر برقگرفتگی یا آسیب ناشی از نشتی جریان دارد.
چرا فیوز داکت اسپلیت مرتب قطع میشود؟
قطع شدن مکرر فیوز میتواند به دلیل افزایش جریان، اتصال کوتاه، خرابی کمپرسور، خرابی کابل، انتخاب نامناسب فیوز یا وجود مشکل در سیستم برقرسانی باشد.
آیا میتوان برقکشی داکت اسپلیت را خودمان انجام دهیم؟
خیر، به دلیل وجود ولتاژ و جریان بالا و حساس بودن تجهیزات، برقکشی داکت اسپلیت باید توسط برقکار و تکنسین متخصص انجام شود.
چرا تکنودما؟
اجرای صحیح سیستم تهویه مطبوع تنها به خرید دستگاه محدود نمیشود. طراحی، زیرسازی، لولهکشی، کانالکشی و برقکشی، همگی باید بهصورت هماهنگ انجام شوند تا سیستم بهترین عملکرد را داشته باشد.
تکنودما با بهرهگیری از تیمهای فنی متخصص، خدمات مختلفی در زمینه طراحی و اجرای سیستمهای تهویه مطبوع ارائه میدهد.
مزایای انتخاب تکنودما
- ✅ مشاوره تخصصی قبل از اجرای پروژه
- ✅ بررسی نیازهای برق و تأسیسات
- ✅ اجرای اصولی زیرسازی داکت اسپلیت
- ✅ اجرای لولهکشی و کانالکشی
- ✅ طراحی سیستم متناسب با ساختمان
- ✅ استفاده از تجهیزات و متریال استاندارد
- ✅ اجرای پروژههای مسکونی، اداری و تجاری
- ✅ پشتیبانی و خدمات فنی
خدمات تکنودما
تکنو دما خدمات متنوعی در زمینه سیستمهای تهویه مطبوع ارائه میدهد، از جمله:
- فروش داکت اسپلیت
- نصب داکت اسپلیت
- اجرای زیرسازی داکت اسپلیت
- اجرای برقکشی و سیمکشی
- اجرای لولهکشی مسی
- عایقکاری لولهها
- اجرای کانالکشی هوا
- نصب دریچه هوا
- طراحی سیستم تهویه مطبوع
- سرویس و نگهداری تجهیزات
- تعمیر تخصصی داکت اسپلیت
ارتباط با کارشناسان تکنودما
اگر برای طراحی، نصب، زیرسازی یا اجرای برقکشی داکت اسپلیت نیاز به مشاوره دارید، کارشناسان تکنودما آماده بررسی شرایط پروژه و ارائه راهکار مناسب هستند.
📞 کارشناس فروش
09128593151
📞 کارشناس فنی
09128660388
📞 واحد طراحی
09120652074
📞 واحد IT
09021383899
جمعبندی
اکنون میدانید که سیمکشی و برقکشی داکت اسپلیت چگونه انجام میشود و چرا این بخش نقش مهمی در عملکرد، ایمنی و طول عمر دستگاه دارد. انتخاب کابل مناسب، اجرای مدار اختصاصی، استفاده از فیوز و تجهیزات حفاظتی، اتصال صحیح ارت و رعایت نقشه سیمکشی سازنده، از مهمترین اصول اجرای برق داکت اسپلیت هستند.
برقکشی اصولی باید بخشی از طراحی زیرساخت داکت اسپلیت باشد؛ زیرا اجرای صحیح آن میتواند از بسیاری از مشکلات آینده مانند سوختن برد، آسیب به کمپرسور، قطع شدن مکرر فیوز و افزایش هزینههای تعمیر جلوگیری کند.
تکنودما با ارائه خدمات طراحی، زیرسازی، نصب و اجرای سیستمهای تهویه مطبوع، آماده اجرای پروژههای داکت اسپلیت از مرحله طراحی تا راهاندازی و پشتیبانی است.
دیدگاه خود را ثبت کنید
تمایل دارید در گفتگوها شرکت کنید؟در گفتگو ها شرکت کنید.
